Описание
Плагин создает однолинейные электрические
схемы в программе Revit на основе данных, полученных из BIM модели. Из файла
Revit подгружаются следующие данные:
- Номер выключателя;
- Электрические нагрузки;
- Помещения, в котором расположено оборудование;
- Напряжение;
- Количество полюсов;
- Коэффициент мощности;
- Тип кабеля;
- Классификация электрических нагрузок;
- Сечение нейтрального проводника;
- Длина кабельной линии.
На основе данных, полученных из BIM модели,
производится выбор аппаратов защиты, сечения проводов, производится расчет
потерь напряжения в кабельной линии. Сечение проводников выбирается на
основании ГОСТ 31996-2012 либо ГОСТ Р 50571.5.52-2011, а также могут быть
заданы вручную. После расчета всех параметров цепи плагин создает схему в
чертежном виде.
Системные требования
- Autodesk Revit 2017, 2018
Установка плагина
Поместите файлы SLD.dll и SLD.pdb из папки Плагин
на жесткий диск компьютера.
Откройте
файл SLD.addin с помощью блокнота. Между тегами <Assembly></Assembly> укажите место
расположения файла SLD.dll. Если вы расположили файл SLD.dll в
папке D:\addins\SLD, то запись будет выглядеть следующим образом:
<RevitAddIns> <AddIn Type="Application">
<Name>Однолинейная схема</Name> <Assembly>D:\addins\SLD\SLD.dll</Assembly> <FullClassName>SLD.App</FullClassName> <ClientId>4096d55a-c94c-4b26-9652-bb4b9467bf9e</ClientId> <VendorId>BIMelectro.ru</VendorId> <VendorDescription>NabiyevTR@gmail.com</VendorDescription> </AddIn>
</RevitAddIns>
Сохраните файл SLD.addin в
папке C:\ProgramData\Autodesk\Revit\Addins\2017.

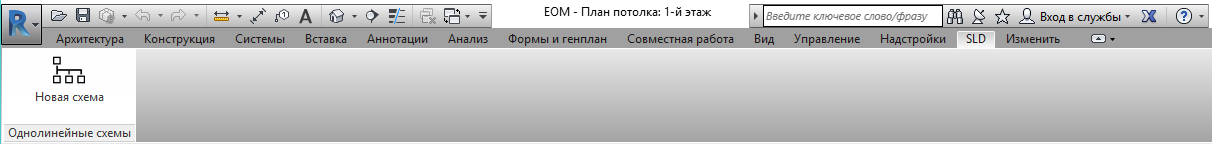

Теперь, при запуске Revit, появиться новая вкладка SLD.
Теперь, при запуске Revit, появиться новая вкладка SLD.
В папке Пример проекта находится проект, в котором можно протестировать работу плагина.
Если вы хотите опробовать работу плагина в своем проекте, загрузите в проект семейства из папки Семейства.
Комментарий: автор Timur Nabiyev
