Как на электрических схемах показывать клеммники. AutoCAD Electrical

Как на электрических схемах показывать клеммники? Этот вопрос на самом деле очень непрост.

Разные предприятия и специалисты по разному относятся к показу клемм на Э3 и считают, что их показывают только на компоновках

 «Цепь от клеммы датчика ведется сразу на клемму»

Другие считают, что это «Очень плохая практика: сборщики шкафов не могут понять на какие клемники, что должно приходить, при наладке и эксплуатации не понять в какие клемники тестером ткнуться»

Третьи считают, что «все-таки не надо путать принципиальные схемы, со схемой подключения или соединений».

 не буду разбирать кто прав, а кто не совсем прав. С точки зрения AutoCAD  Electrical мы можем один и тои же элемент представить в разных видах на схеме однолинейной, принципиальной, схеме соединений и компоновке. И в AutoCAD  Electrical будет прекрасно понимать, что это один и тот же элемент.



На самом деле проектировщики создают удивительные симбиозы схем и мы рассмотрим как реализовать в  AutoCAD  Electrical следующую схему





Здесь рядом со стандартными элементами Э3 видим не совсем стандартное изображение клеммной колодки (ящика)



Таких условно-графических элементов (УГО) в базе электрикала конечно нет. Поэтому мы создадим специальное УГО для этого типа схем.

Рассмотрим из каких составляющих состоит клеммная колодка.



Условно ее можно разбить на два фрагмента

1 часть – «шапка» клеммной колодки



2 часть – клеммы колодки



А так как в Автокад электрикал любая клеммная колодка – это набор

Элементов, имеющий «тип – клемма», то колодка будет иметь два образа УГО

1 – шапка,









2 – непосредственно клеммы.





Все решается очень просто.  Теперь дело за реализацией

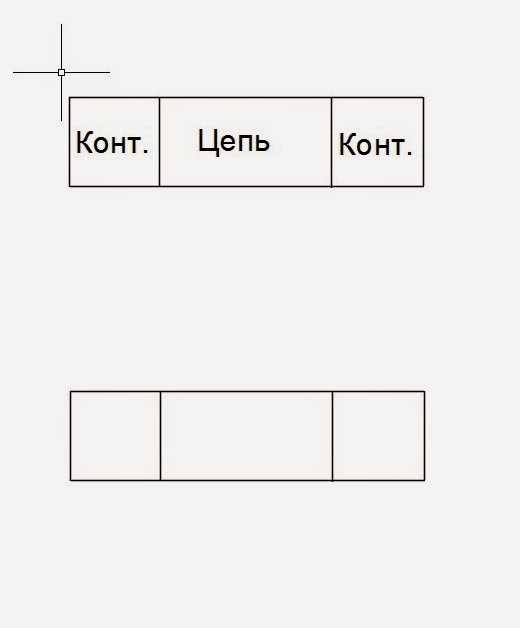

Создадим отдельно графику шапки клеммной колодки и самой клеммы



Теперь создаем уго шапки - изюминка здесь будет та, что мы укажем обязательные атрибуты, в том числе TAG, служащий для обозначения клеммной колодки
.... и не будем указывать точек подключения, чтобы случайно не подключить "шапку" в сеть



Вставляем "шапку" в чертеж, т.к. точек подключения мы не указывали при создании УГО, то как и задумывалось, они нам не доступны, здесь задаем только номер клеммной колодки,

Теперь создадим уго клеммы.



Точку вставки укажем левый верхний угол

здесь вставляем все обязательные атрибуты,
для удобства атрибут TAG сделаем невидимым (чтобы имя клеммной колодки не вставлялось каждый раз при вставке клеммы),
атрибут DESC1 будет служить для описания цепи.
Корректно указываем точки подключения.





а теперь вставляем полученное уго в чертеж, задаем номера клемм и описание цепи "ремонт", "отсек2"



Для проверки командой "многопроводная шина" подключаем провода.

как видите точки подключения подсвечиваеются корректно.

провода подключаются без проблем.



Таким образом, поставленная задача выполнена: клеммники имеют требуемый вид, с точки зрения AutoCAD  Electrical  тоже все выполнено правильно: элемент имеет тип "клемма", отчеты сформируются нормально
