Электропроводка в ревит – как наиболее быстро развести проводку с наименьшим числом кликов - 2 часть

Итак, мы рассмотрели несколько вариантов разводки проводов в Ревит и выяснили, что автоматическое размещение проводов в сети не совсем подходит, а в ручной разводке есть проблема.



Что в этой разводке нам категорически не подходит - то что проводка, как вы видите на скриншоте, смещена на несколько миллиметров и провода идут не по низу УГО розеток как необходимо, а чуть выше, более того, если бы смещение УГО, которое мы задаем в семействе при проектировании розетки было бы 0, а не 2,5, то провода присоединялись к вершинам розеток.



А каждый раз после отрисовки проводки перемещать каждый провод на несколько мм вверх или вниз -  это пустая трата времени.





Если провести аналогию с марками (вспомните, марка привязывается по центру), так и провод привязывается к центру нашего УГО

 Поэтому решение простое и элегантное (спасибо Ивану Левицкому)



 Смысл его в том, что при проектировании УГО необходимо отцентрировать УГО таким образом, чтобы его центр был по низу УГО. Для этого:



Поставим в семействе УГО невидимую линию (она нужна, чтобы центр УГО сместился вниз). Высота УГО розетки – 5мм, значит линия будет длиной 10мм и центр нашего объекта сместится так что провода будут привязываться по низу УГО



Самое главное - не забудьте видимость этой вспомогательной линии убрать



Загрузим модификацию розетки  в проект и для наглядности создадим новые розеточные группы и подсоединим их к тем же щиткам.



 И снова отрисуем провода вручную и промаркируем цепи.

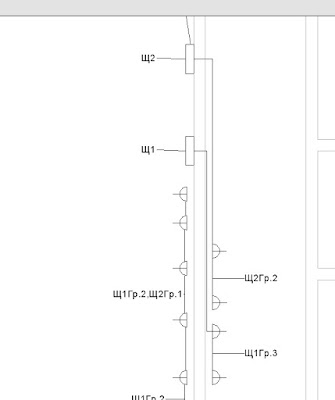

 Как видите на скриншоте результат

 Слева – разводка вручную, но УГО не отцентрировано, провода привязались на несколько мм выше чем нужно -  к условной середине УГО



Справа с отцентрированным УГО с помощью вспомогательной линии провели две цепи и получили как на мой взгляд идеальный результат
